Đặc điểm kỹ thuật:
Vật liệu chế tạo: Hợp kim nhôm: nhẹ được xử lý bề mặt dẫn điện tốt chống ăn mòn, phù hợp với môi trường ngoài trời.

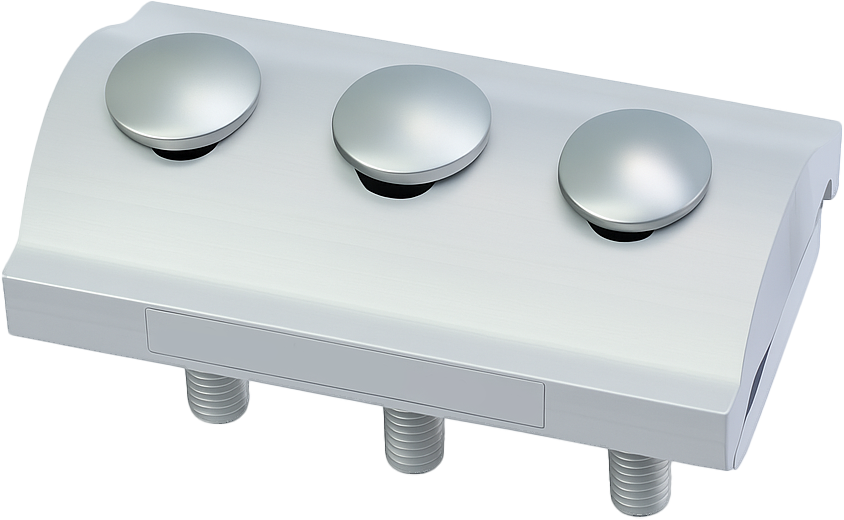

Thân kẹp: làm từ nhôm định hình.
Rãnh giữ cáp: thiết kế phù hợp với đường kính cáp vặn xoắn (thường từ 16mm² đến 300mm²). Trong rãnh kẹp có bôi silicon dẫn điện
Bu lông, đai siết: làm từ thép mạ kẽm, giúp cố định chắc chắn.
Cơ chế lắp đặt:
Dựa vào đường kính và loại dây cáp để chọn kích thước kẹp phù hợp, đặt dây cáp vào vị trí rãnh kẹp, siết chặt bu lông đều để cố định. Kiểm tra độ chắc chắn của kẹp đảm bảo kẹp không bị biến dạng, không có vết nứt, dây cáp không bị trượt.
Tiêu chuẩn kỹ thuật:
AS 1154.1 và TCVN 3624-81 hoặc tương đương
Ứng dụng:
Dùng trong hệ thống điện lực hạ thế ngoài trời.
Lắp đặt trên cột bê tông, cột thép hoặc tường nhà.
Phù hợp với các loại cáp LV-ABC từ 2 lõi đến 4 lõi.
Bảng thông số:
| Sản phẩm | Tiết diện cáp nhỏ nhất mm2 |
Tiết diện cáp lớn nhất mm2 |
Số lượng bu lông | Quy cách đóng gói (pcs/bao) |
| GHÍP A16-95 | 16 | 95 | 3 | 50 |
| GHÍP A25-150 | 25 | 150 | 3 | 50 |
| GHÍP A50-240 | 50 | 240 | 3 | 40 |

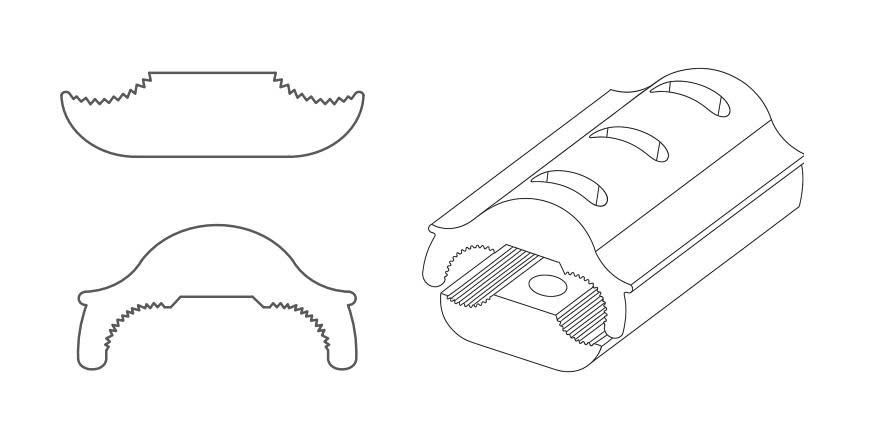

Bản vẽ kỹ thuật:
